FZT-2
系统架构
由光学、机械及软件模块集成构成的完整测量系统，协同运行以确保测量稳定性与一致性。
安装与占地尺寸
系统尺寸与安装占地
FZT-2 系统主要组件的外形尺寸，用于设备定位、实验室空间规划及现场安装准备。

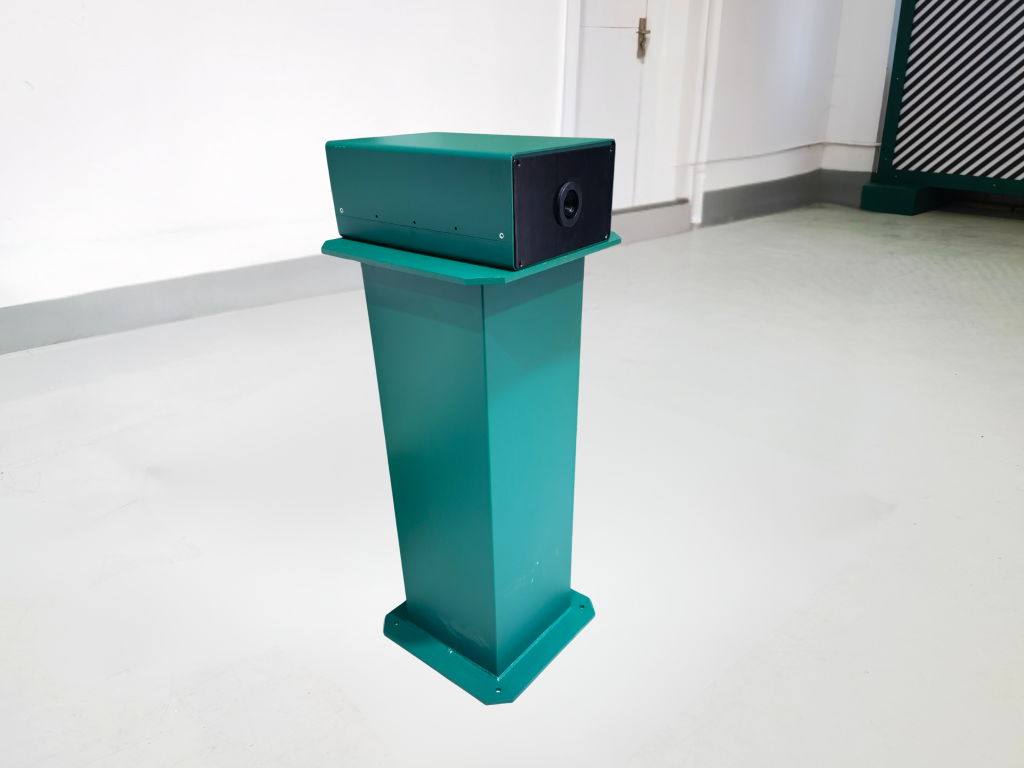

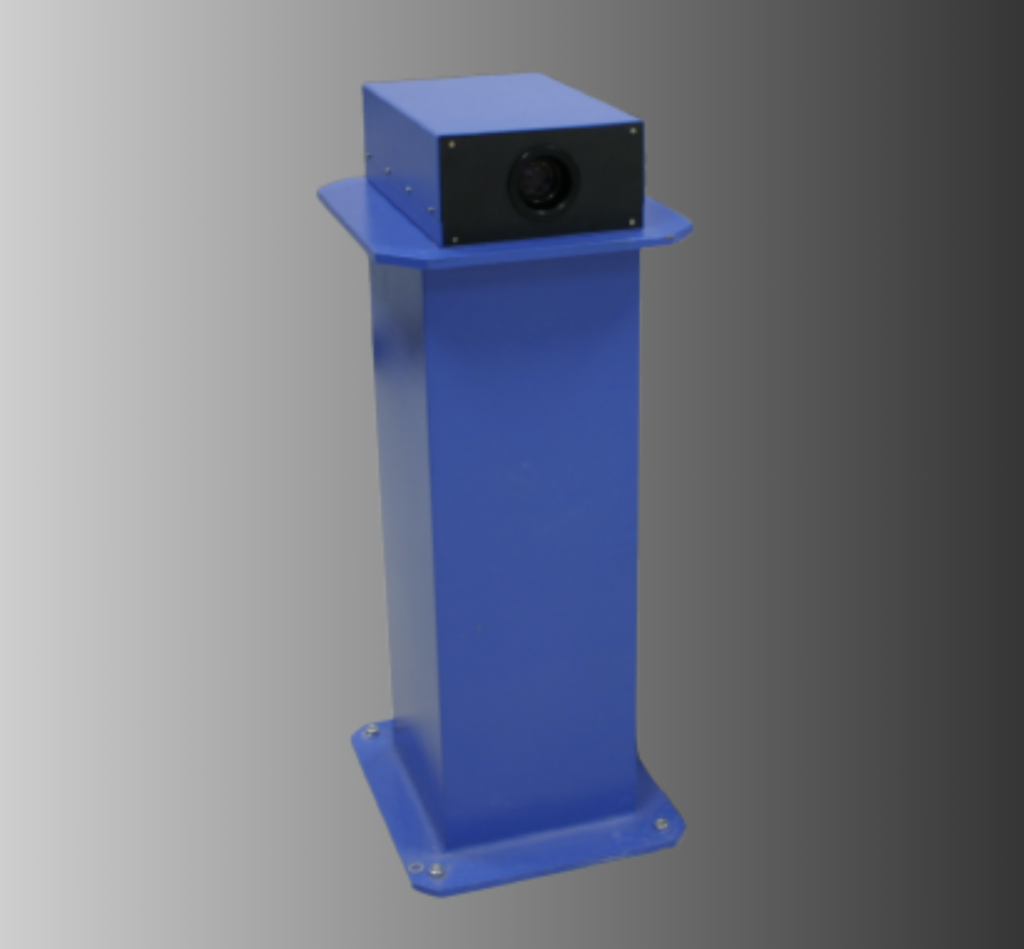

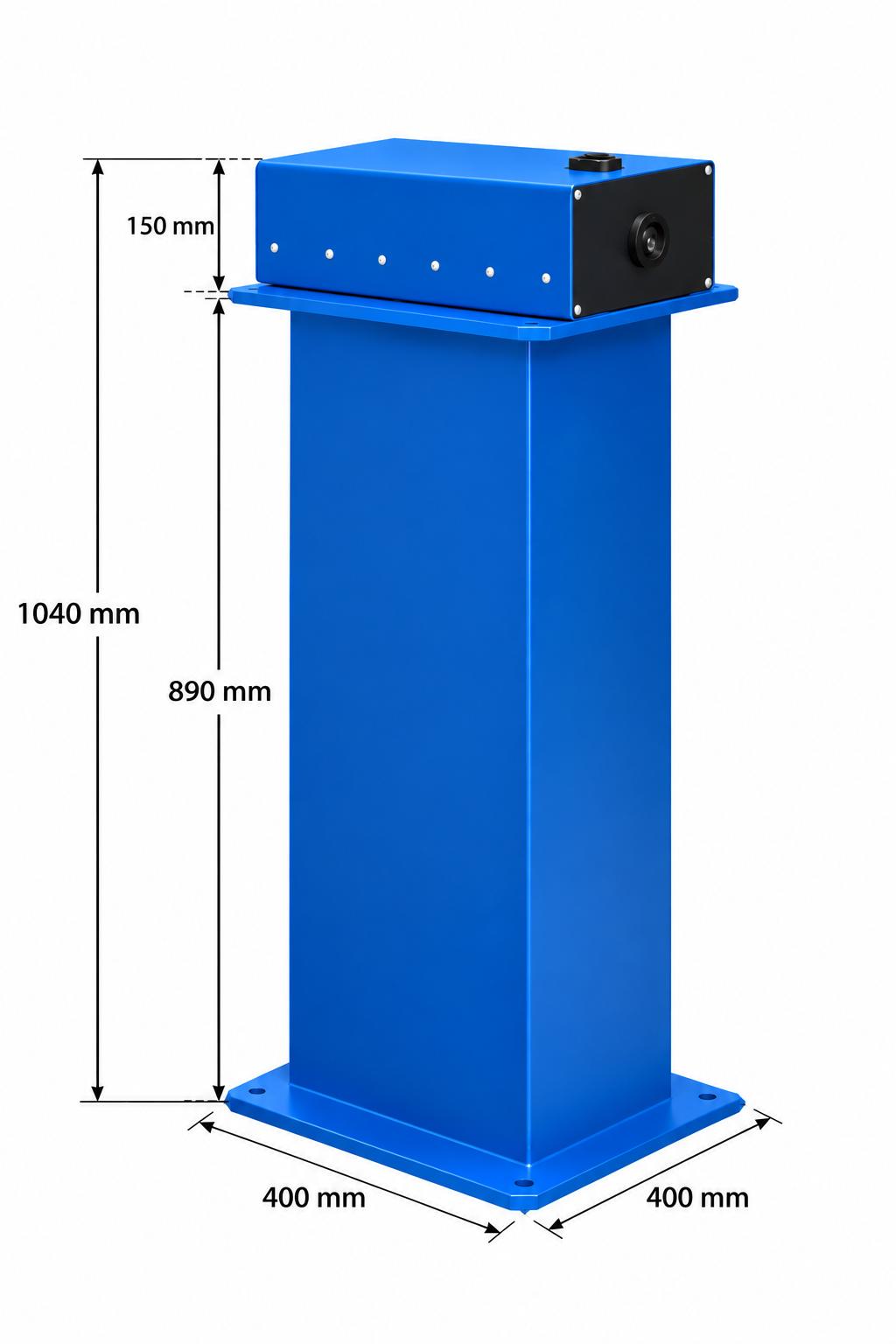

光学测量单元
- 总高度
- 1040 mm
- 支架高度
- 890 mm
- 光学头高度
- 150 mm
- 底座占地尺寸
- 400 × 400 mm

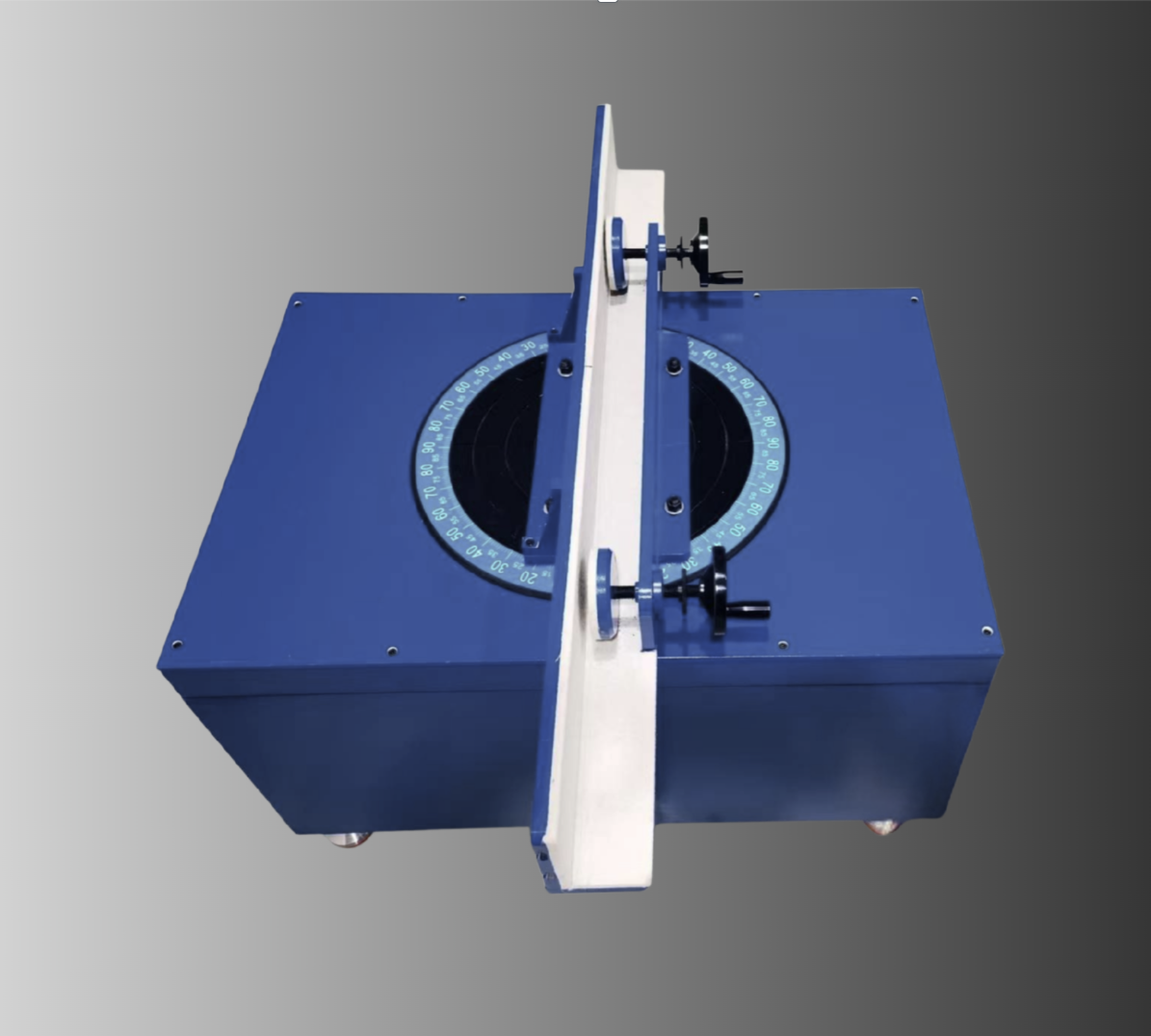

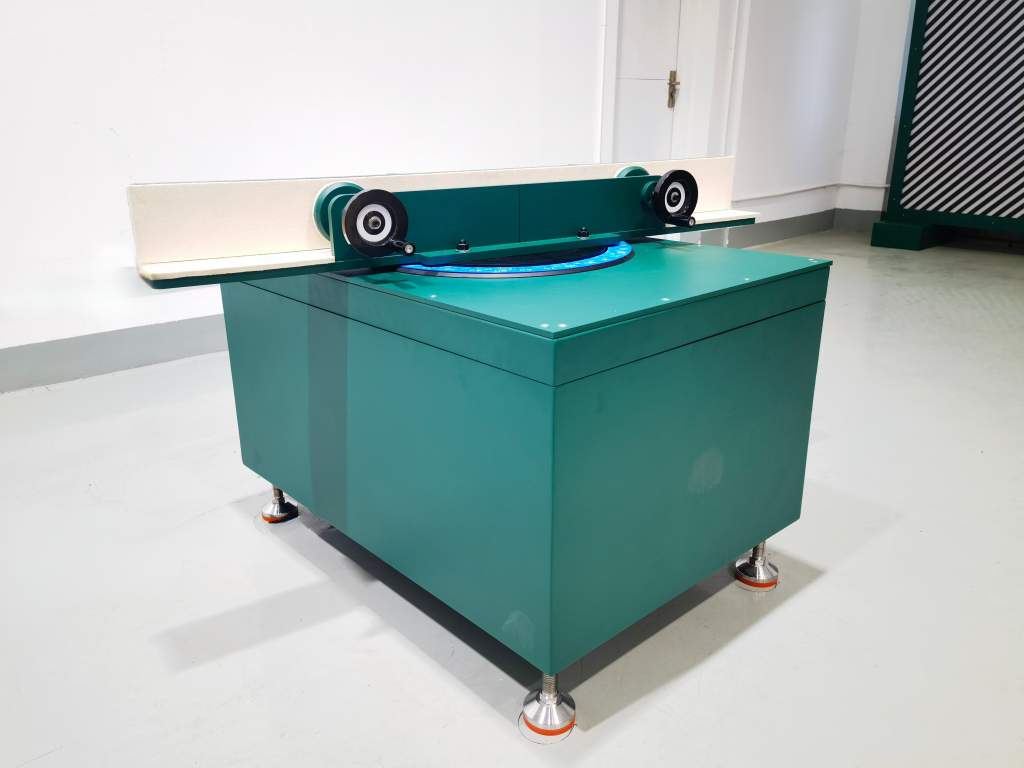

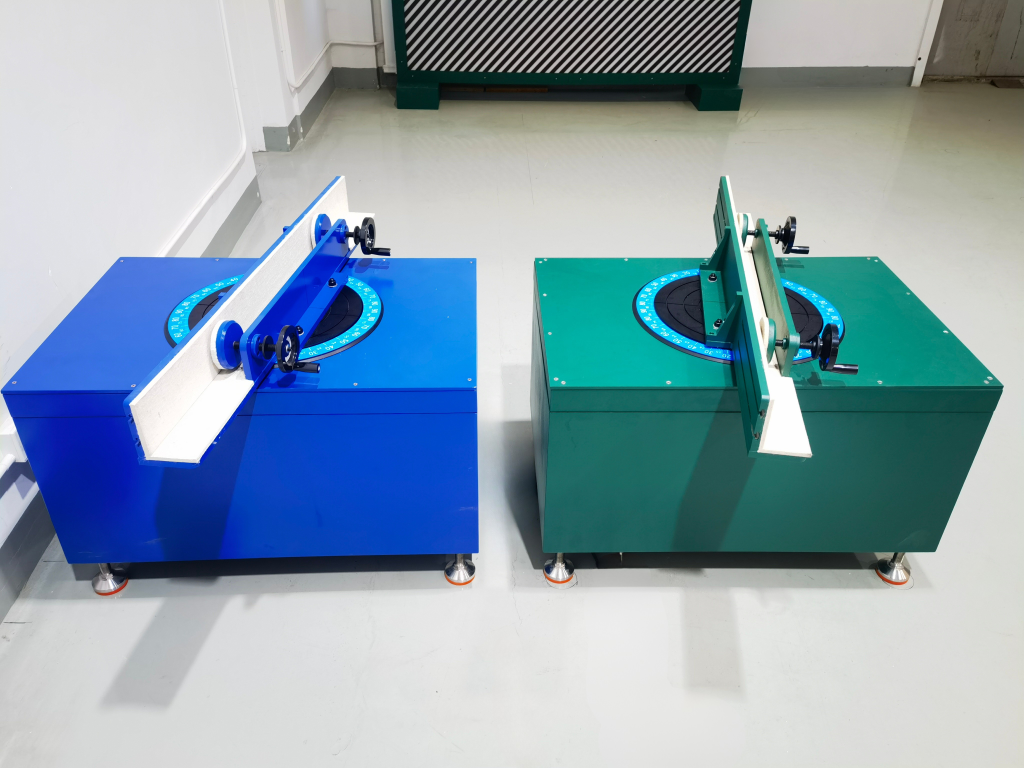

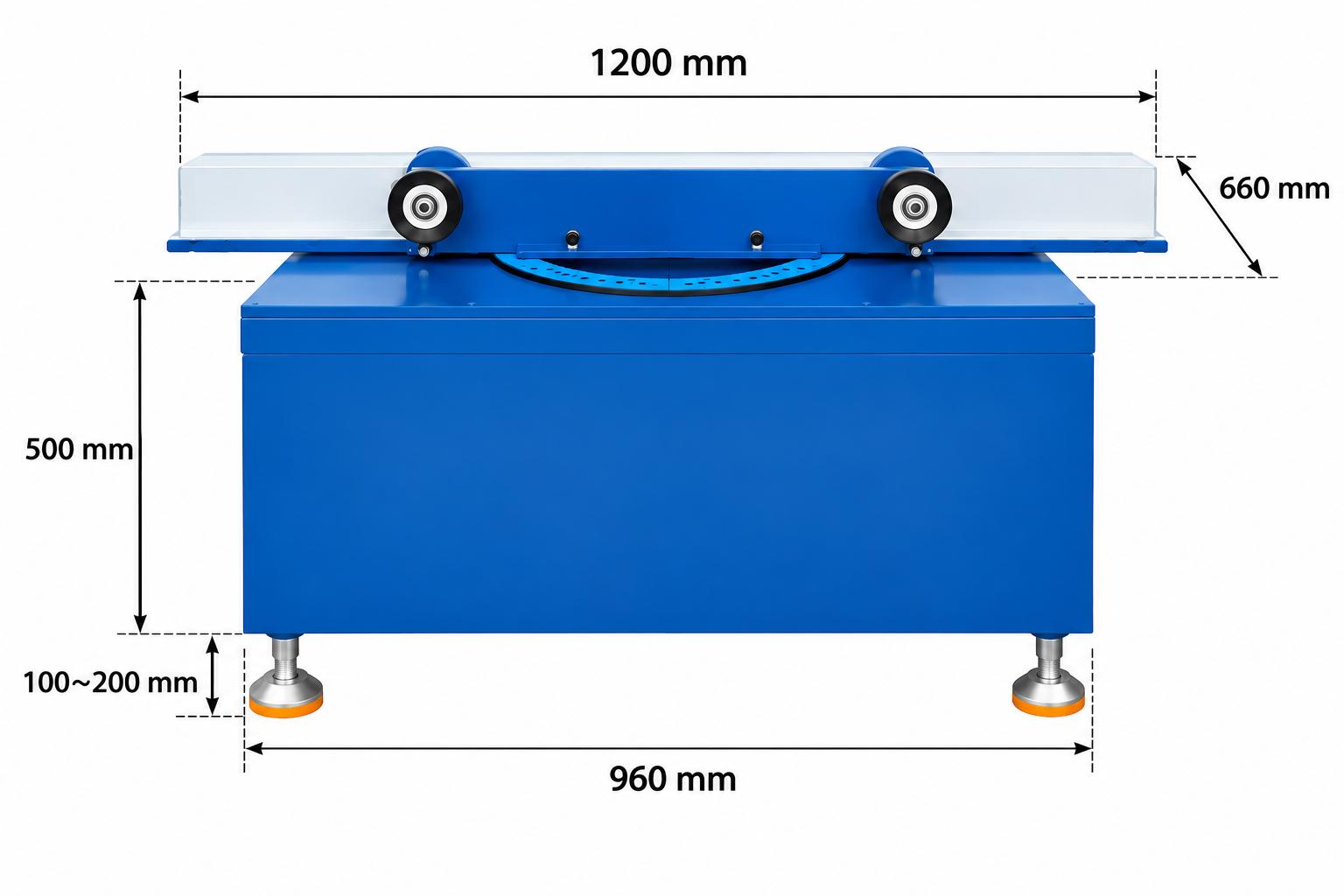

主测量单元
- 总宽度
- 1200 mm
- 主机柜宽度
- 960 mm
- 主机柜高度
- 500 mm
- 可调支脚高度
- 100–200 mm

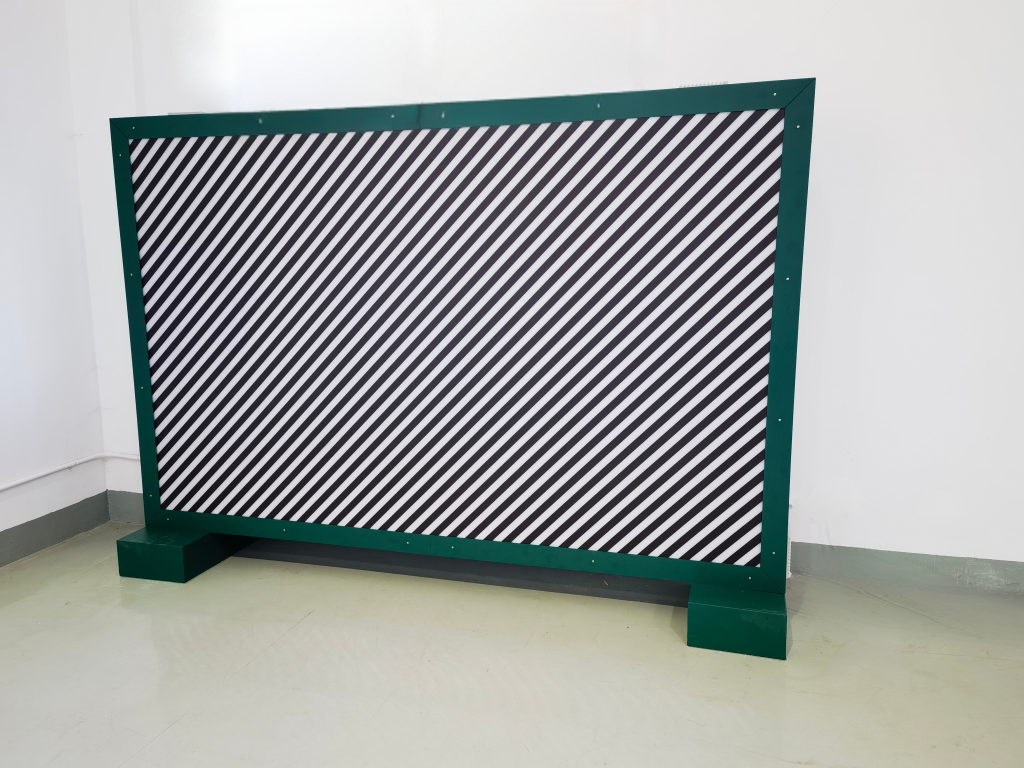

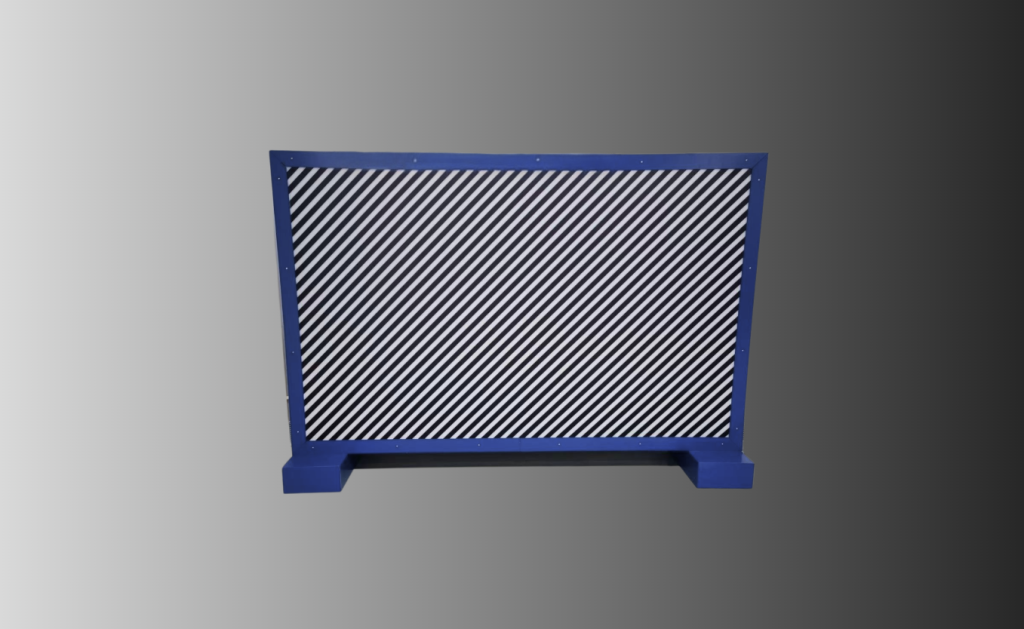

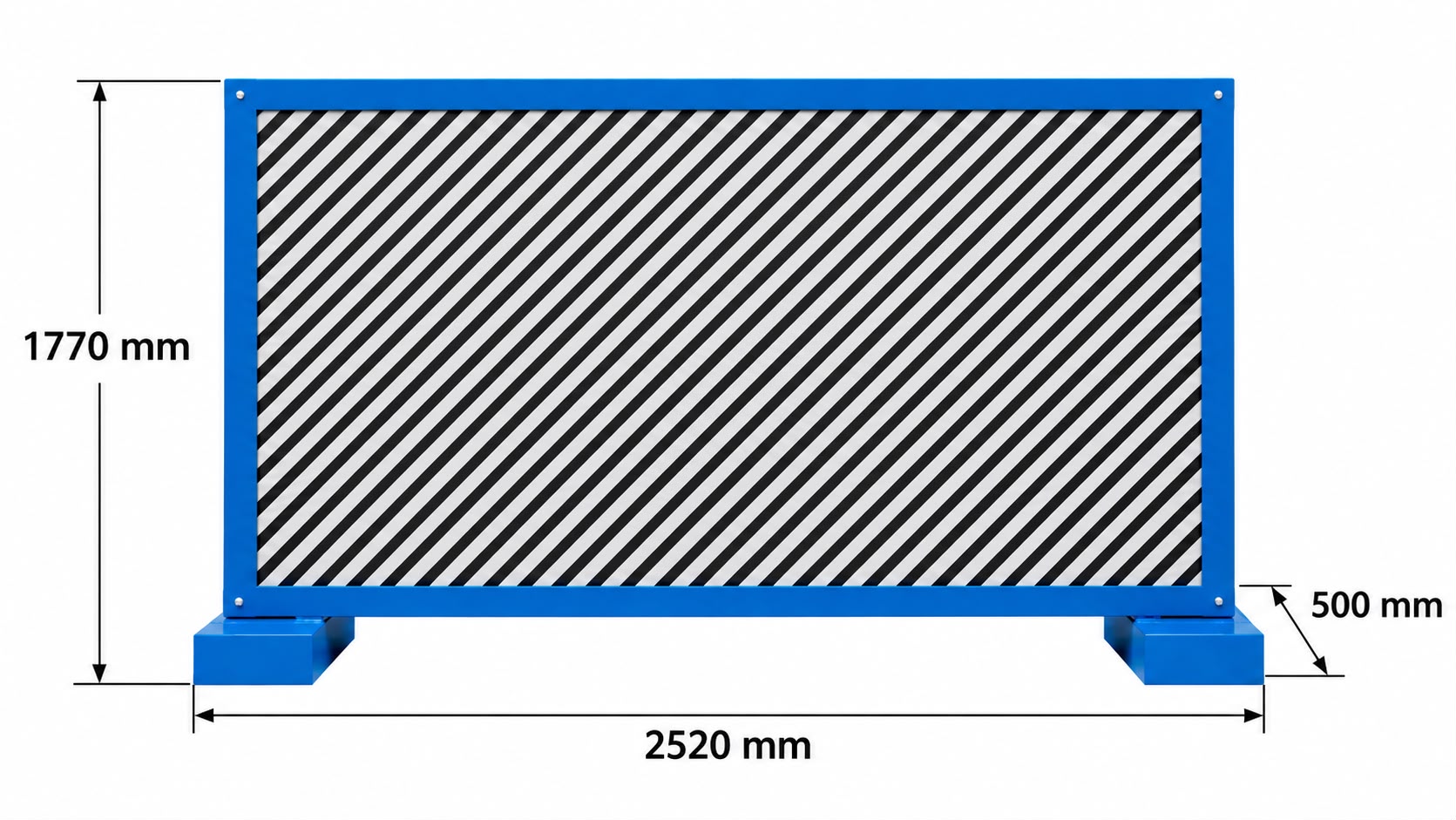

斑马板
- 总宽度
- 2520 mm
- 总高度
- 1770 mm
- 总深度
- 500 mm
图示尺寸用于安装规划。现场准备前，请以具体项目技术规格及最终设备配置为准。
测量能力
- 全自动斑马角测量
- 测量精度可达 ±0.2°
- 重复性优异

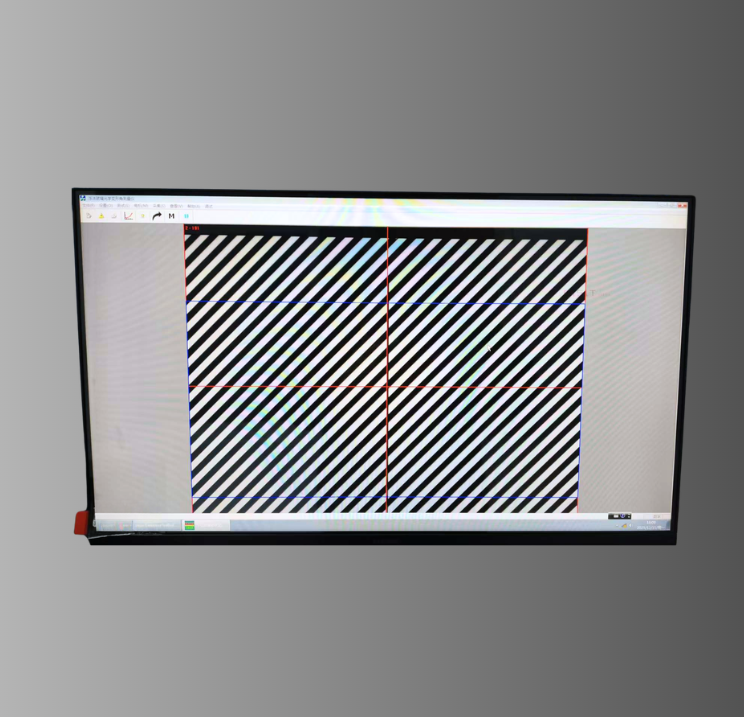

- 实时条纹显示
- 适用于实验室与质量控制场景
检测流程
- 光学条纹投射
- CCD 图像采集
- 软件自动分析
- 输出定量结果
实际检测演示
通过实际运行视频了解 FZT-2 的自动检测流程及系统工作状态。

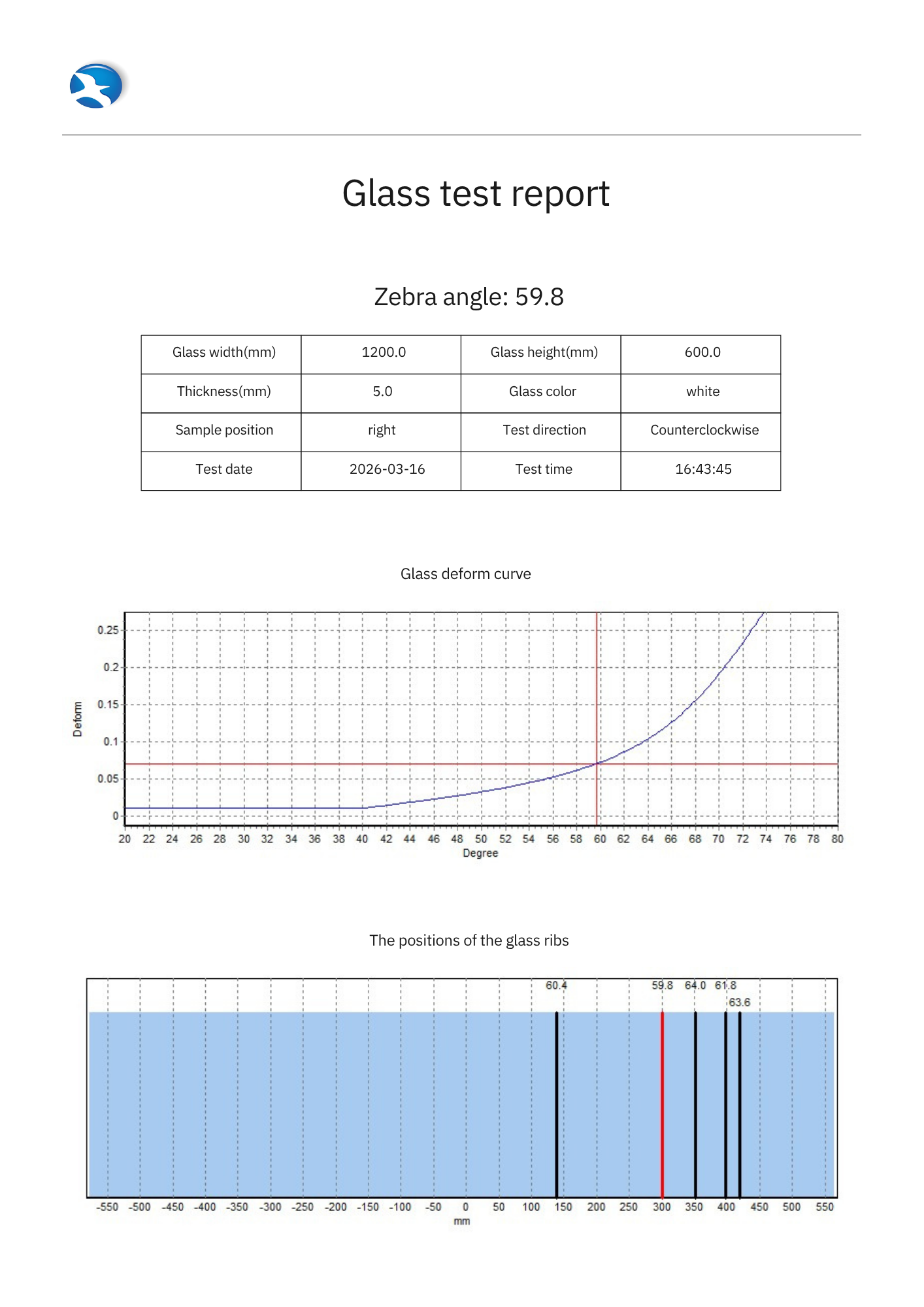

自动报告生成与本地数据存储
FZT-2 系统在每次测试完成后自动生成测试报告。报告可保存在设备配套的本地工业电脑中，根据存储容量设置，最长可保存两年。
每份测试报告会按照实际测试日期和时间自动命名，例如年、月、日、小时和分钟。对于工厂每两小时左右进行一次斑马角检测的使用场景，这种命名方式非常便于后续检索。
通过按时间命名和本地归档，操作人员与质量工程师可以快速查找、回看和追溯历史测试结果，无需人工整理文件。
