产品概述
设备简介

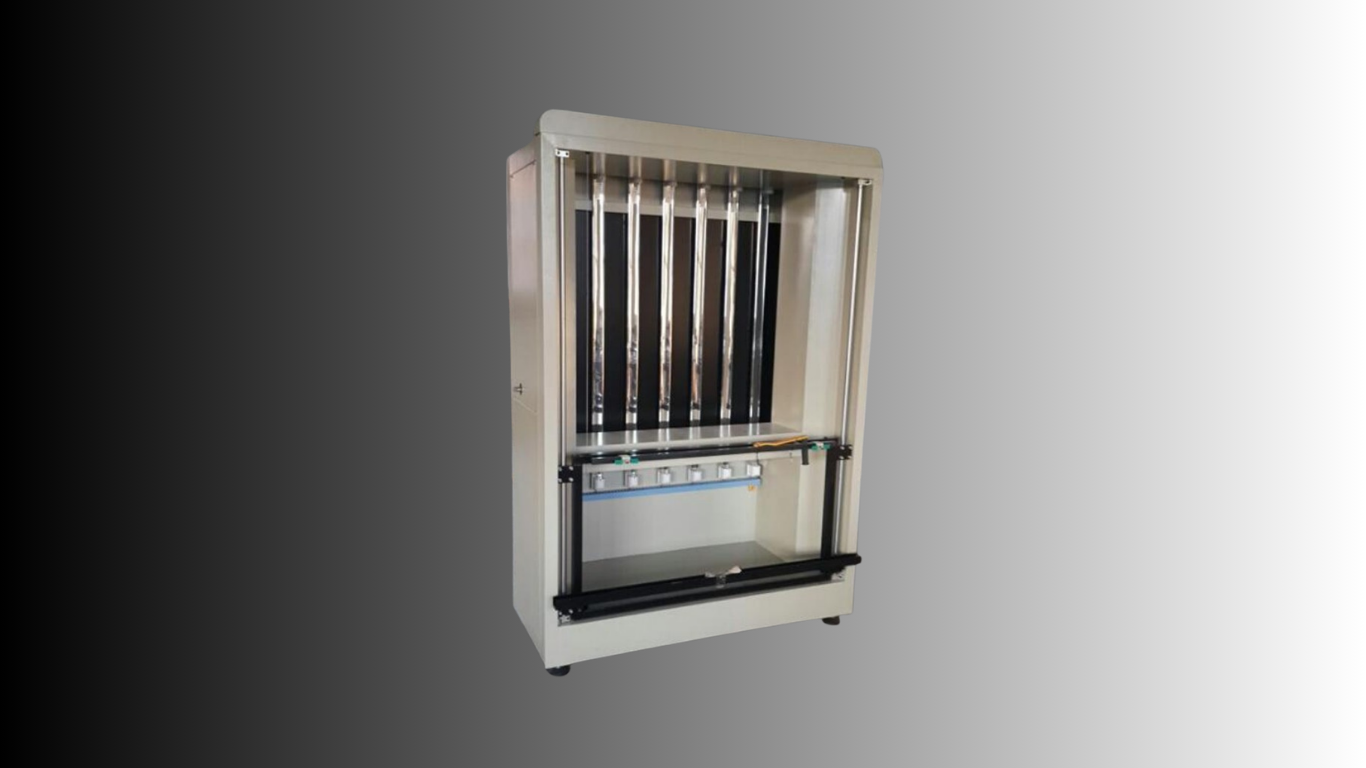

WG-5外观检测仪是一款依据GB 11614-2009《平板玻璃》相关技术要求设计制造的玻璃外观质量检测设备，主要用于浮法玻璃和普通平板玻璃外观缺陷的检查。
设备与侧面光检测仪配合使用，可对玻璃表面的气泡、划伤、砂粒、疙瘩、线道、麻点、夹杂物等可见缺陷进行观察与检测，为玻璃生产及质量检验提供稳定的检测条件。
Inspection Principle
检测原理
通过LED光源、试样架与黑色背景环境形成受控观察条件，使玻璃试样中的可见外观缺陷更便于识别。
受控观察环境
试样放置于试样架上，试样架安装在距黑色幕约600 mm处的滑轨上。光源照射与黑色背景配合，可用于观察浮法玻璃和普通平板玻璃的外观缺陷。
-
01
光源由固定在箱框上的7只LED灯管组成，为试样观察提供照明条件。
-
02
试样架安装于黑色幕前约600 mm位置，并可沿滑轨上下移动。
-
03
仪器配备手摇器，可通过手动方式调节试样架的上升与下降。
System Structure
系统架构
WG-5外观检测仪由光源、试样架和箱框三部分组成，并配备25倍读数显微镜作为配套附件。
光源
7只LED灯管固定于箱框上，单灯功率30 W。
试样架
试样架尺寸为550 × 900 mm，安装在黑色幕前约600 mm处。
箱框与滑轨
箱框用于安装光源及结构部件，试样架可沿滑轨上下滑动。
配套附件
设备含25倍读数显微镜1台，用于缺陷观察与读数辅助。
Technical Parameters
主要技术参数
| 光源 | LED灯管7只 |
|---|---|
| 单灯功率 | 30 W |
| 试样架处照度 | ＞600 lx |
| 试样架尺寸 | 550 × 900 mm |
| 试样架位置 | 距黑色幕约600 mm |
| 试样架调节 | 手摇升降 |
| 仪器尺寸 | 1300 × 1950 × 640 mm |
| 电源 | AC 220 V |
| 设备功率 | 280 VA |
| 配套附件 | 25倍读数显微镜1台 |
| 相关标准 | GB 11614-2009《平板玻璃》 |
Detectable Defects
可检测缺陷
设备可用于观察与检查平板玻璃中的以下可见外观缺陷。
Applications
应用领域
Standard Reference
标准与技术依据
GB 11614-2009《平板玻璃》
设备依据GB 11614-2009《平板玻璃》相关技术要求设计制造。
